Der serielle Monitor
Aufgabe
Auf dem Computerbildschirm soll angezeigt werden, dass ein Taster gedrückt wird.

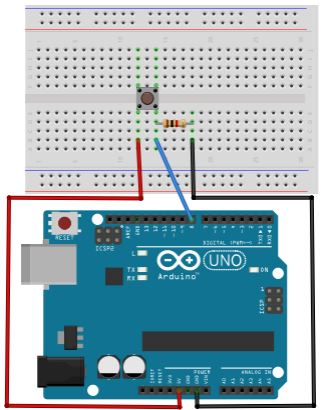

Aufbau der Schaltung | Material
BeschreibungEin Anschluss des Tasters wird an 5Volt angeschlossen, der andere an einen digitalen Pin (hier Pin 8). Wird der Taster gedrückt, dann liegt an Pin 8 eine Spannung von 5 Volt an (HIGH), die vom Mikrokontroller registriert wird.
Wenn man den Taster loslässt, dann befinden sich ja immer noch Elektronen auf den Leitungen. Über den 1kΩ Widerstand sollen diese Elektronen, die sich nach dem Schließen des Tasters, also wenn er nicht gedrückt wird (LOW), abfließen können (Pulldown-Widerstand). |

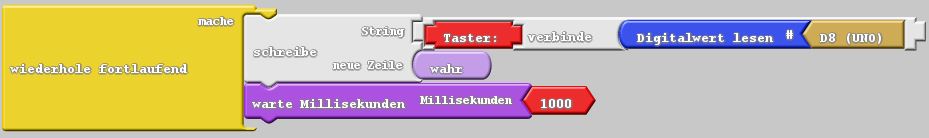

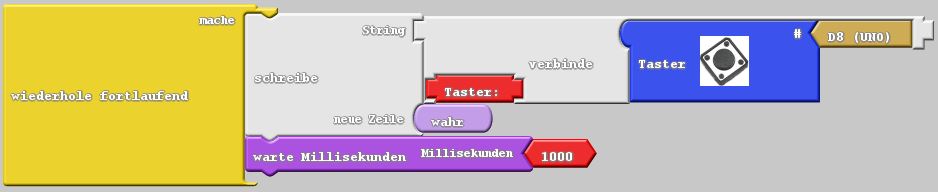

Das ArduBlock-Programm
oder
Bedeutung der einzelnen Blöcke
(Steht unter dem Block keine Erklärung, dann wurde er bereits in einem Tutorial erklärt.
oder
Es wird abgefragt, ob am digitalen Pin 8 eine Spannung von 5 Volt (HIGH) oder 0V (LOW) anliegt.
Der Zustand des Tasters an Pin 8 (HIGH oder LOW) wird an den seriellen Monitor gesendet und dort ausgegeben.
Danach findet ein Zeilenumbruch statt.
Falls eine Spannung an Pin 8 anliegt wird diese Zeile bearbeitet:
Das Wort „Taster“ wird an den seriellen Monitor gesendet und wird dort in einer Linie dargestellt.
Der Zustand des Tasters wird im seriellen Monitor ausgegeben.
Aufruf des seriellen Monitors
Zuerst wird der Sketch wie gewohnt auf den Arduino übertragen:

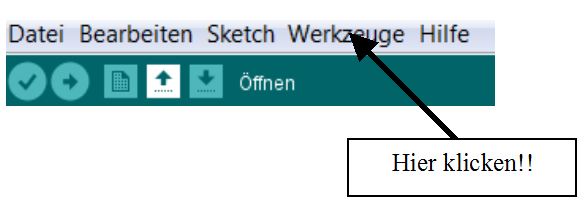

Dann auf "Werkzeuge" klicken:

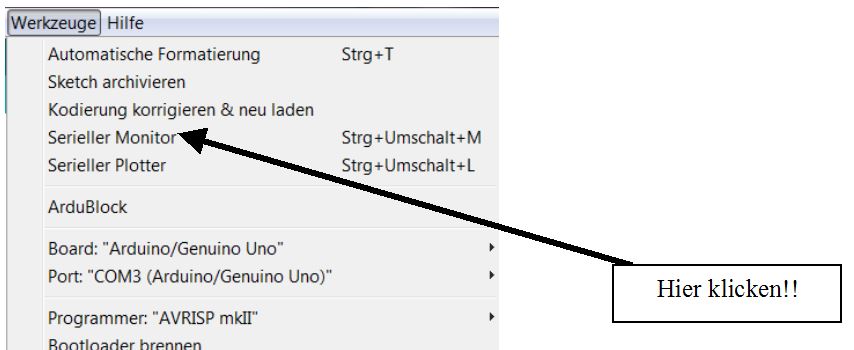

Es öffnet sich ein Menü. Hier auf "Serieller Monitor" klicken:

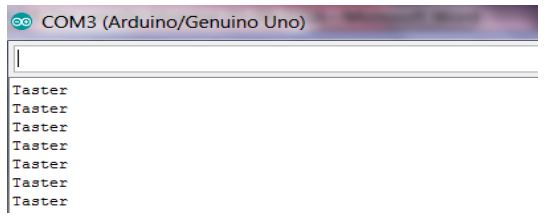

Daraufhin erscheint der serielle Monitor auf dem Bildschirm und mit etwas Verzögerung erscheinen dann auch die Texte (natürlich erst, wenn der Taster gedrückt wird).
Aufgaben
- Ändere das Programm so, dass eine Meldung erscheint, solange der Taster gedrückt wird und eine andere Meldung erscheint, so lange er nicht gedrückt wird.
- Ändere den Sketch so ab, dass kein Zeilenumbruch geschieht.
