Grundschaltung für den Arduino Standalone

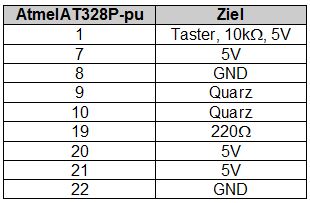

Aufbau der Schaltung | Material
|
Beschreibung

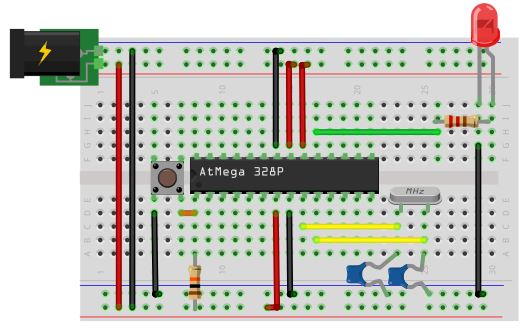

Die Pins 7, 20 und 21 werden mit 5V verbunden. Nur damit die Schaltung auf dem Bild übersichtlicher aussieht, wurden 5V und GND auf die odere und untere Versorgungsleiste gelegt.
Die Pins 8 und 22 werden auf GND gelegt.
Pin 9 und 10 werden mit dem Quarz verbunden, der Quarz sollte so nah wie möglich an den IC angebracht werden und nicht so wie auf dem Bild, wo er aus Gründen der Übersichtlichkeit an die gelben Leitungen angeschlossen worden ist.
Die beiden Kondensatoren werden ebenfalls mit dem Quarz verbunden, die anderen Anschlüsse der Kondensatoren werden mit GND verbunden.
An Pin 1 wird ein Widerstand mit 10KΩ angeschlossen, der mit 5V verbunden wird. Das wars schon. Mehr brauchts nicht.
Fakultativ, wie im Schaltplan dargestellt, kann man mit Pin 1 noch einen Reset-Taster verbinden, der Taster wird auch an GND angeschlossen. Mit Pin 19 wird die LED und der 220Ω Widerstand an GND angeschlossen.
Wenn der Atmel AtMega328P-pu fabrikneu ist, muss meist zuerst ein Bootloader aufgespielt werden. Falls der Bootloader schon auf dem IC drauf ist, so kann das Programm aufgespielt werden und die Schaltung aufgebaut werden.
