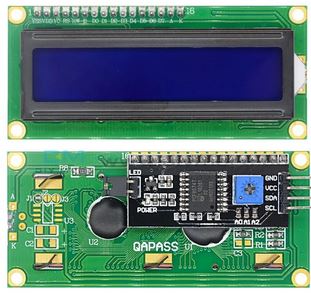

Das I2C LCD Display 1602

• I2C nennt man die Möglichkeit, mit der der Arduino mit dem Display kommuniziert. Wie das funktioniert, spielt hier keine Rolle.

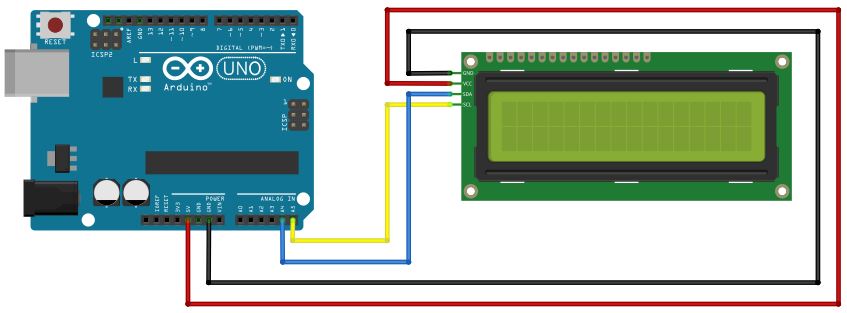

• Das Display hat nur vier Anschlüsse und ist kinderleicht mit dem Arduino zu verbinden:

            Display       =>           Arduino

            GND           =>            GND

            VCC            =>            5V

            SDA            =>            A4

            SCL            =>             A5

•  Theoretisch kann man 128 I2C  Displays oder andere I2C GEräte an den Pins A4 und A5 gleichzeitig anschließen.

• Das Display hat zwei Zeilen (die nennt man Zeile 0 und 1). In jeder Zeile kann man 16 Zeichen (Zeichen 0 bis Zeichen 15) darstellen.
• Man muss eine Library "LiquidCrystal I2C" installieren. Du kannst sie hier runterladen und musst sie entpacken (entzippen), z.B. mit dem Programm WinRAR, 7-zip oder Winzip. Danach den entpackten Ordner in den Ordner "libraries" verschieben.

• Du musst aktuelle ArduBlock Version hier runterladen und diese in den Ordner "tool" verschieben. Eine Anleitung dazu gibt es hier.

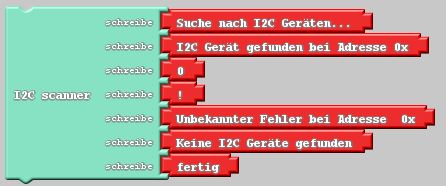

• Nach dem Anschluss des Displays an den Arduino musst Du zuerst den Block "I2C scanner" auf den Arduino hochladen.An den Texten brauchst Du nichts zu ändern.

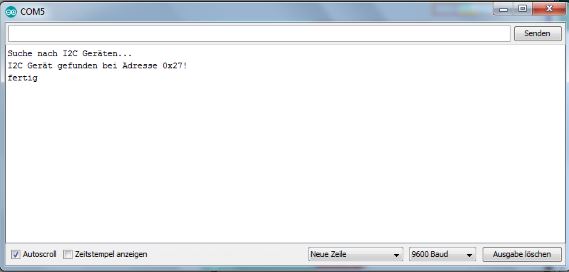

Im seriellen Monitor erscheint die Adresse des LCD. Diese braucht Ardublock um mit dem Display zu                       kommunizieren. Merke dir diese Zahlen oder Buchstaben, die nach dem "0x" erscheinen und füge sie in die Blöcke ein, wenn Du sie später benutzt.

Standardmäßig ist die Adresse 27 eingestellt, was für die meisten LCD Displays stimmen dürfte. Die            Adresse kann auch 3C oder 3F ... lauten. Dieses scannen musst Du nur einmal mit jedem Display machen.

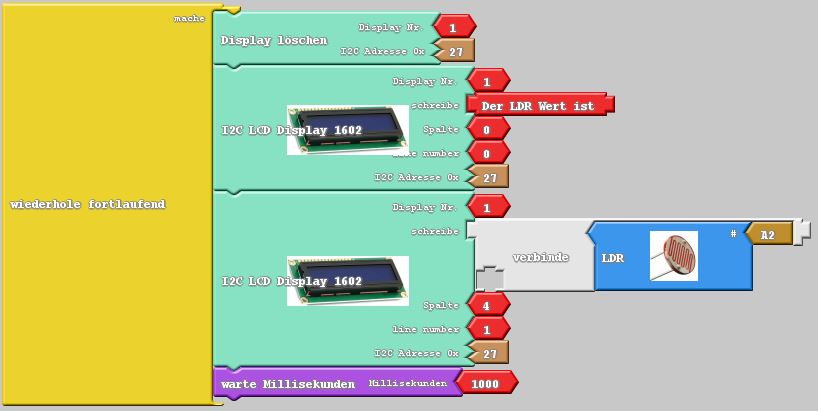

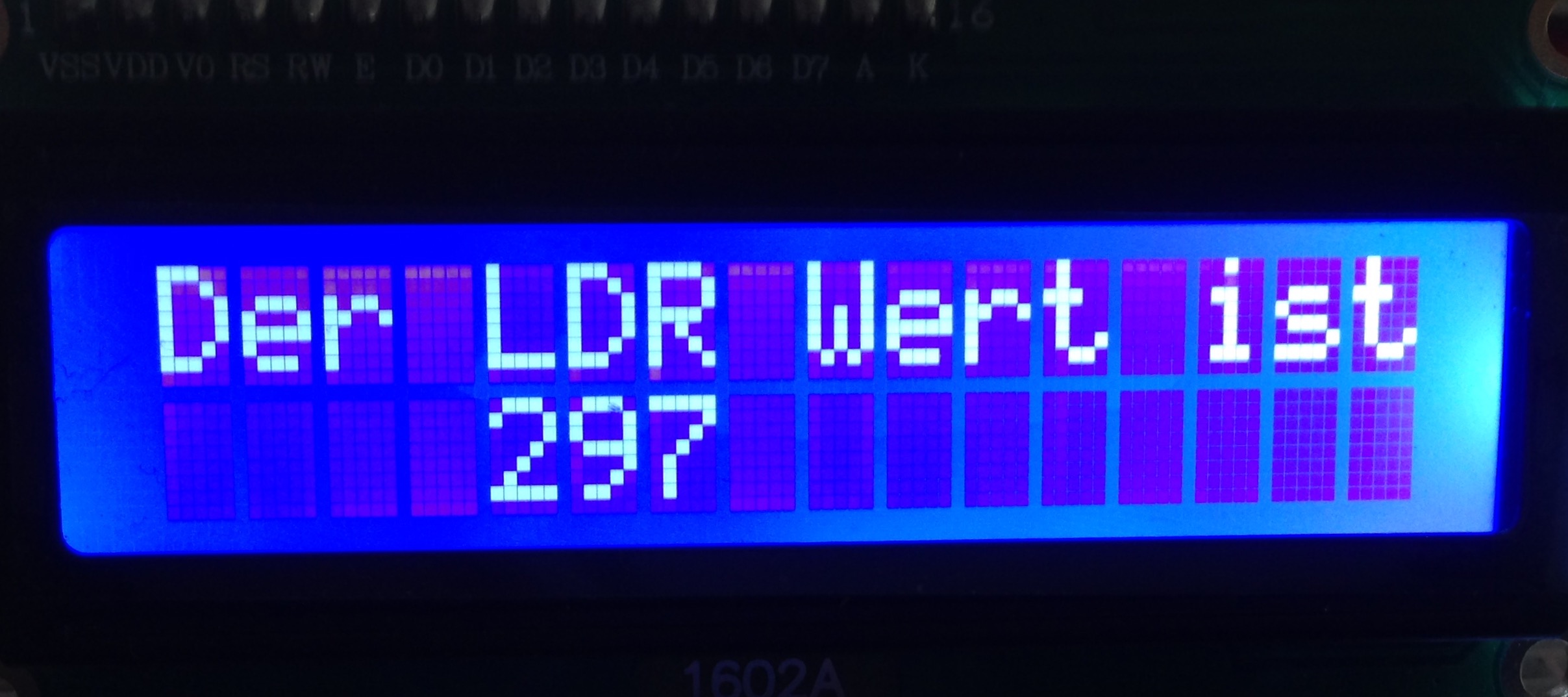

• Danach kannst Du die verschiedenen Blöcke ausbrobieren und schauen, was sie am Display bewirken

 Viel Spaß beim Ausprobieren!
