Spannungsversorgung eines Arduino-Standalone

Der Arduino Standalone benötigt zum Betrieb eine Spannung von genau 5V.  Darum ist es nötig, sich über die Energieversorgung ein paar Gedanken zu machen, da es keine 5V Batterie gibt, die für einen mobilen Einsatz wichtig wäre. Um etwas Bastearbeit kommt man hierbei nicht umher...

USB-Kabel

Ein Standard USB-Kabel, wie man es zum Laden eines Smartphones verwendet kann auch zur Versorgung des Arduino-Standalone verwendet werden. Schließlich versorgt das USB-Kabel auch den "normalen" Arduino mit ausreichend Energie.

Wir brauchen nur den Stecker "Typ A" (das ist der Stecker, der in das Ladegerät gesteckt wird) und etwas Kabel - der Typ des anderen Steckers ist egal, er wird abgeschnitten.

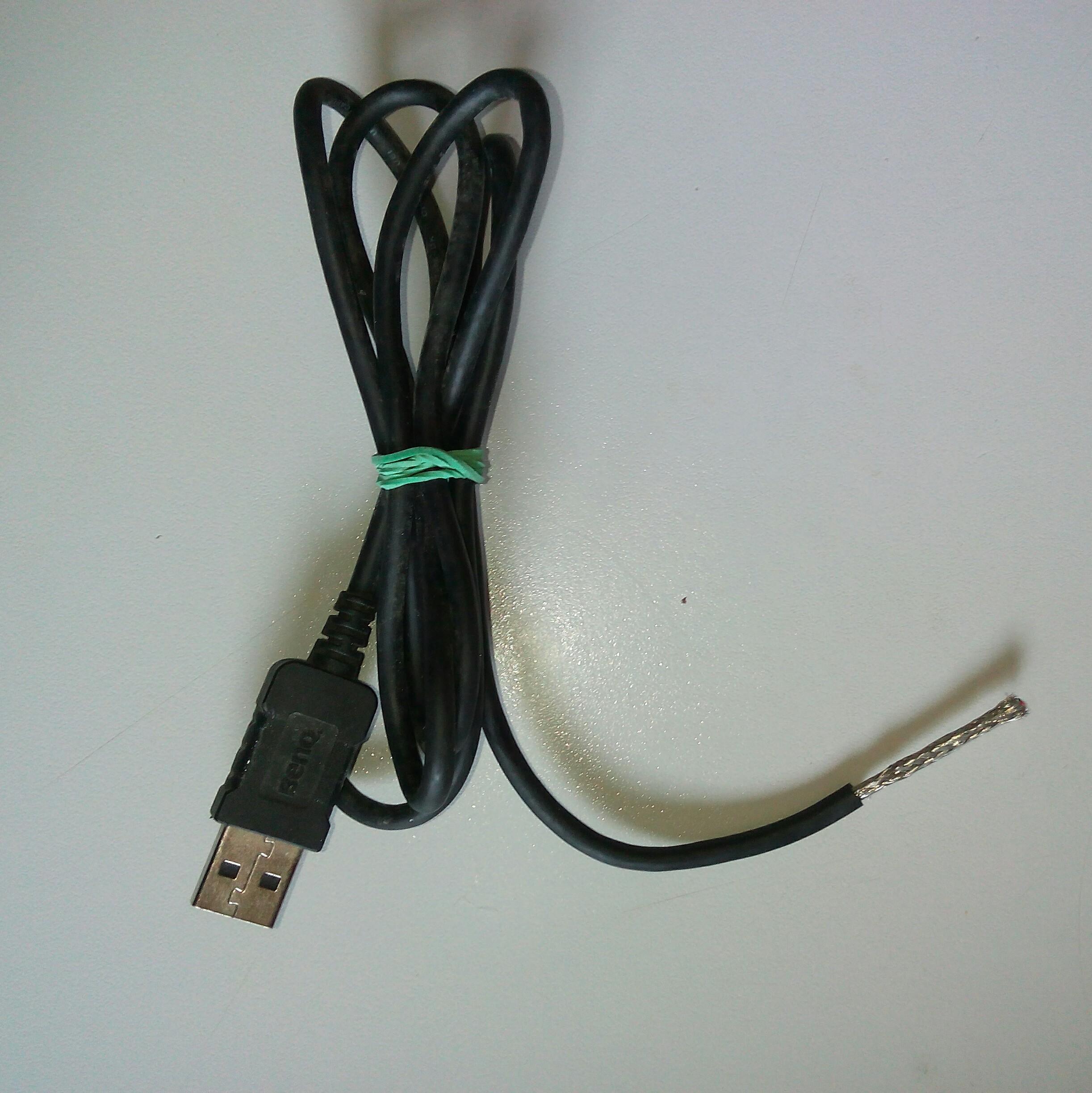

Zuerst trennt man den Teil ab, der in das Smartphone oder in die Digitalkamera reingesteckt wird ab und trennt die Isolation ab. Es erscheint die Abschirmung:

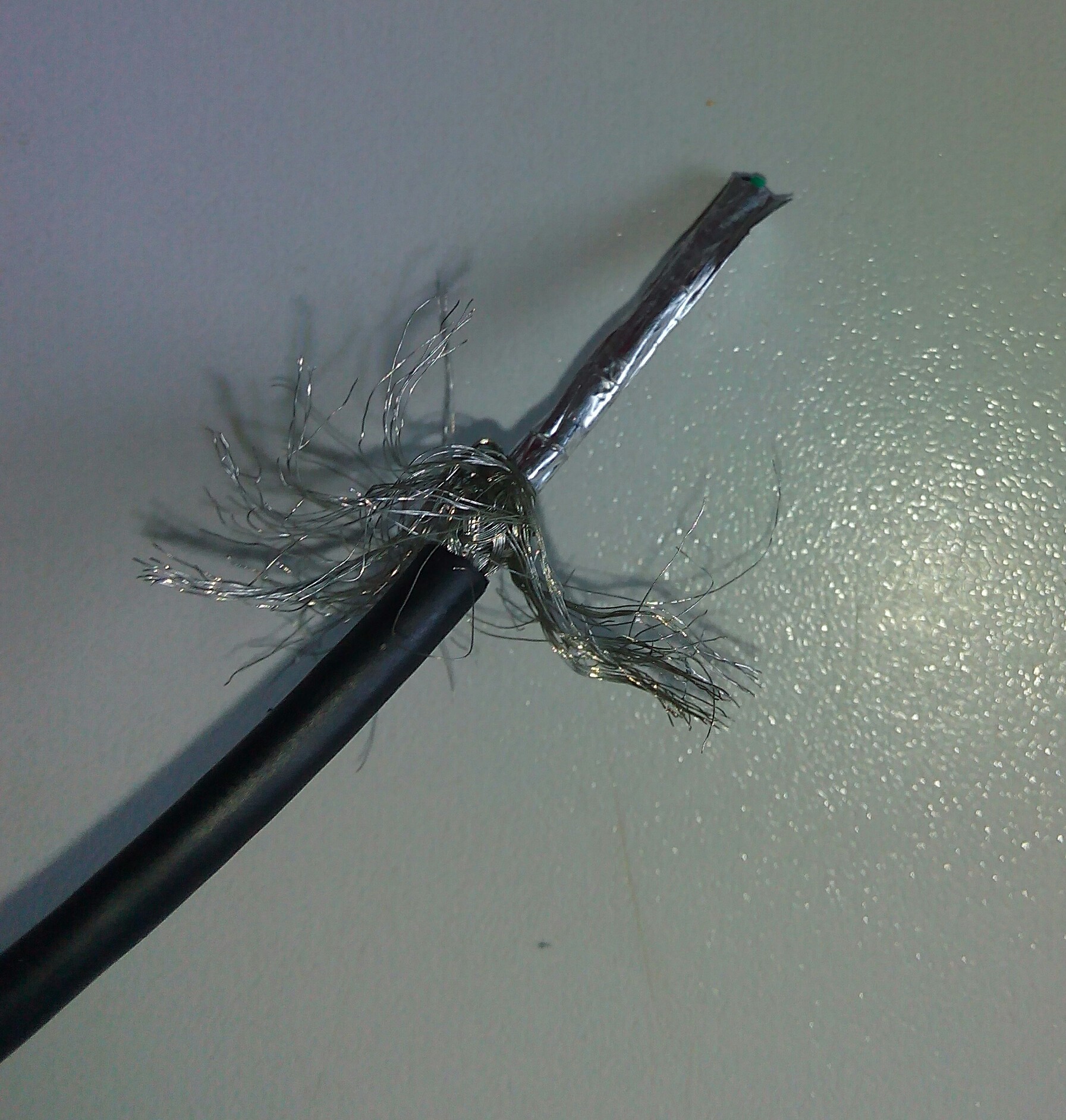

Danach wird die Abschirmung zurückgeschoben und es erscheint eine Schicht "Alupapier", das auch entfernt werden kann.

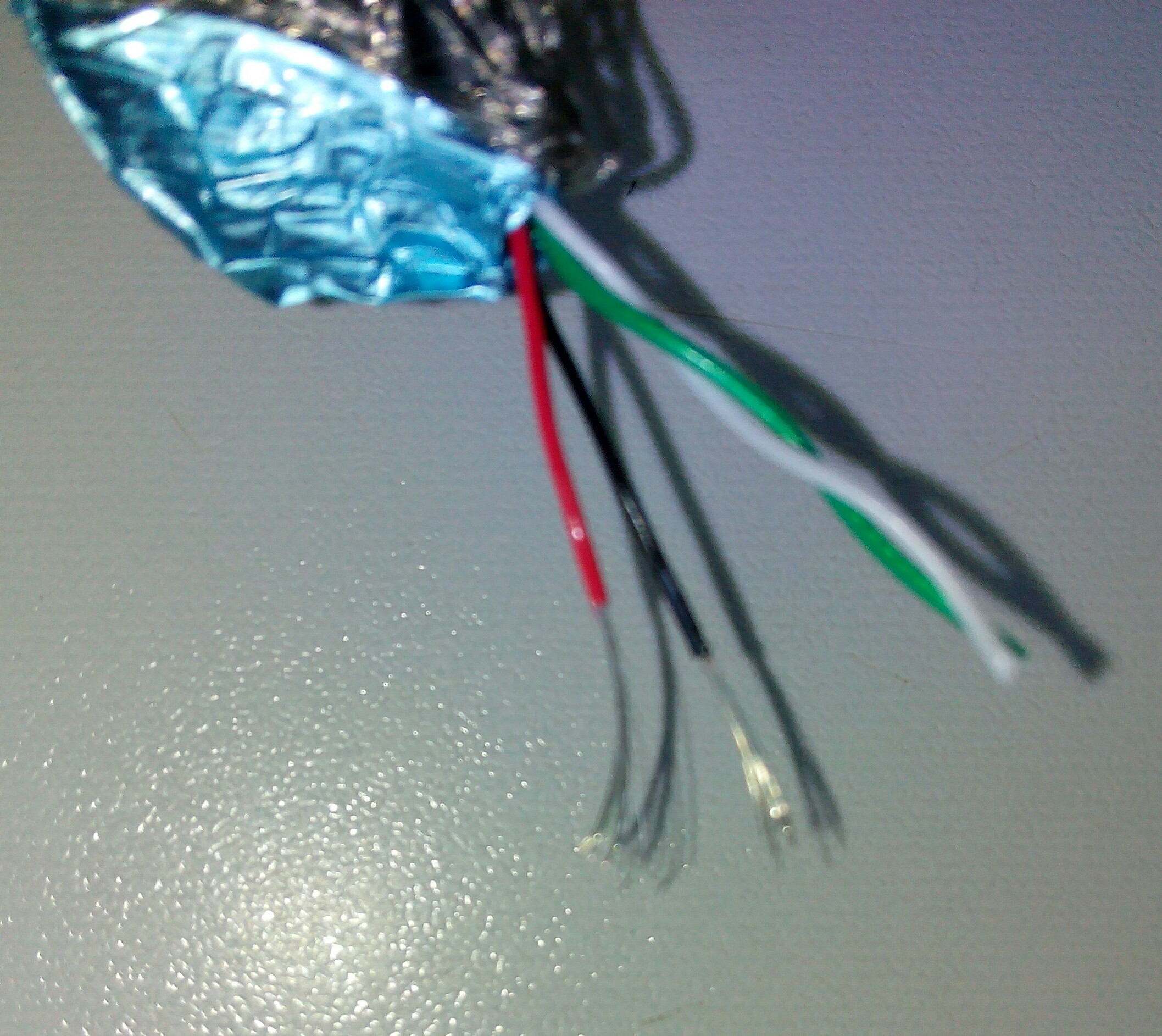

Es erscheinen vier Litzen, eine rote und eine schwarze sowie zwei andere. Wir brauchen nur die rote und die schwarze, die abisoliert und verzinnt werden können.

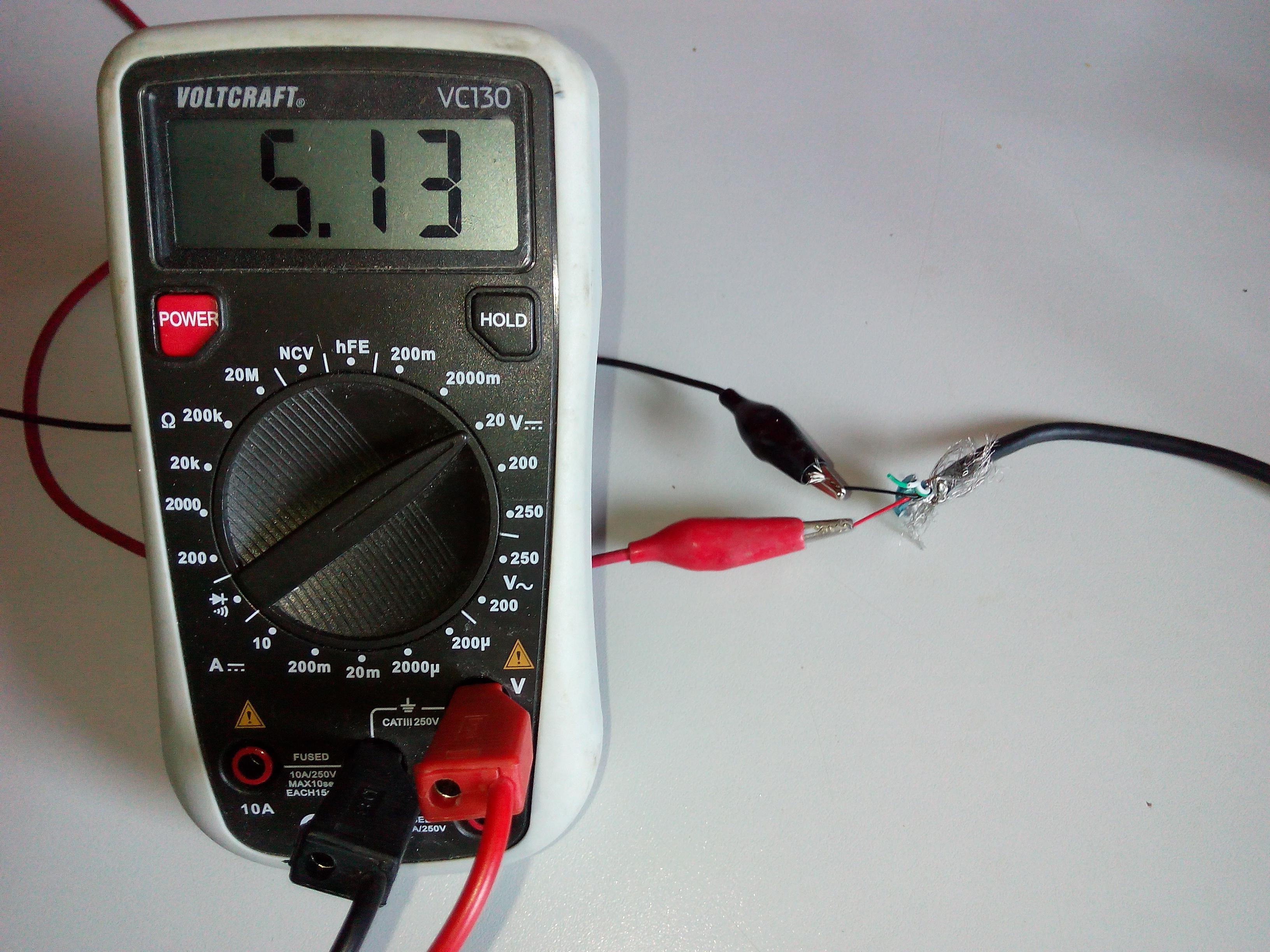

Mit einem Multimeter kann man die Polarität und die Spannung überprüfen: Die rot isolierte Litze sollte der Pluspol, die schwarz isolierte Lite sollte der Minuspol der zu messenden Spannung von etwa 5V sein.

Der Arduino Standalone kann nun mit diesem Kabel und einem Standardladegerät mit Energie versorgt werden. Der Nachteil ist, dass die Lösung nicht mobil ist. Dieses Problem umgeht man, wenn man eine Powebank verwendet.

Der Festspannungsregler 7805

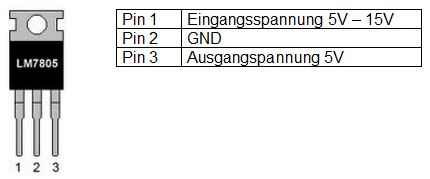

Der Festspannungsregler 7805 ist ein Bautteil, das eine konstante Spannung von 5V ausgibt, egal welche Spannung am Eingang anliegt, solange sie zwischen 5V und 15V liegt.

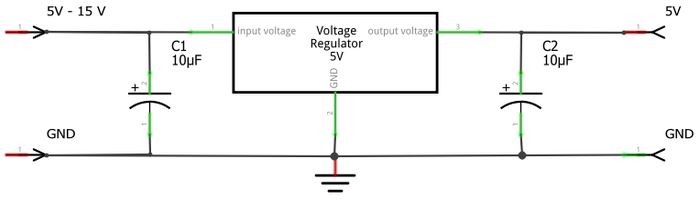

Eingangs - und Ausgangsspannung werden zusätzlich mit einem 10µF Elektrolytkondensator (Elko) mit GND verbunden.

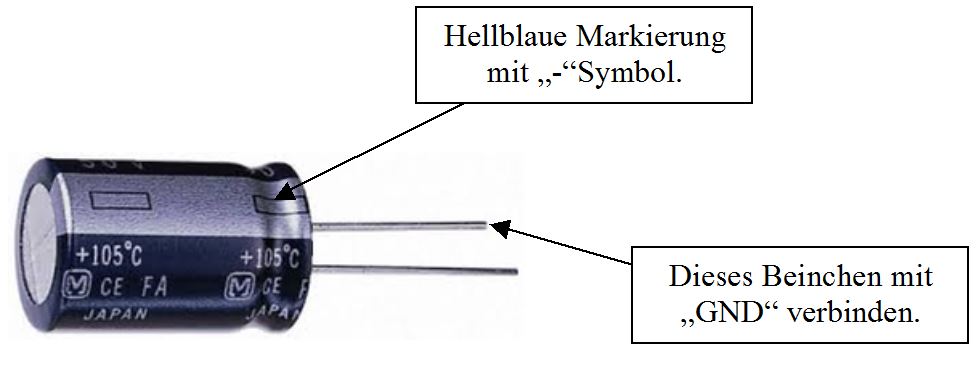

Die Elkos sind gepolt, d.h. beim Einbau ist darauf zu achten, welche Beinchen wie angeschlossen werden:

Auf dem Gehäuse ist das Beinchen, das zum MInuspol (GND) angeschlossen wird, makiert:

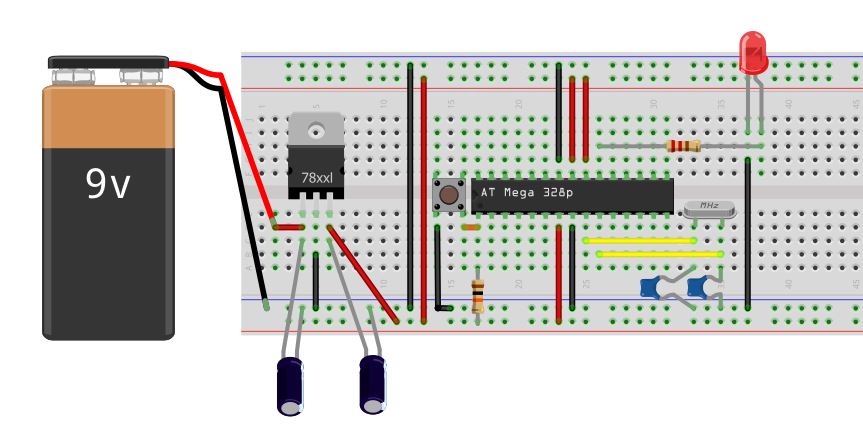

Damit kann man einen Arduino-Standalone prima mobil mit einer Batterie oder einem Akku betreiben.

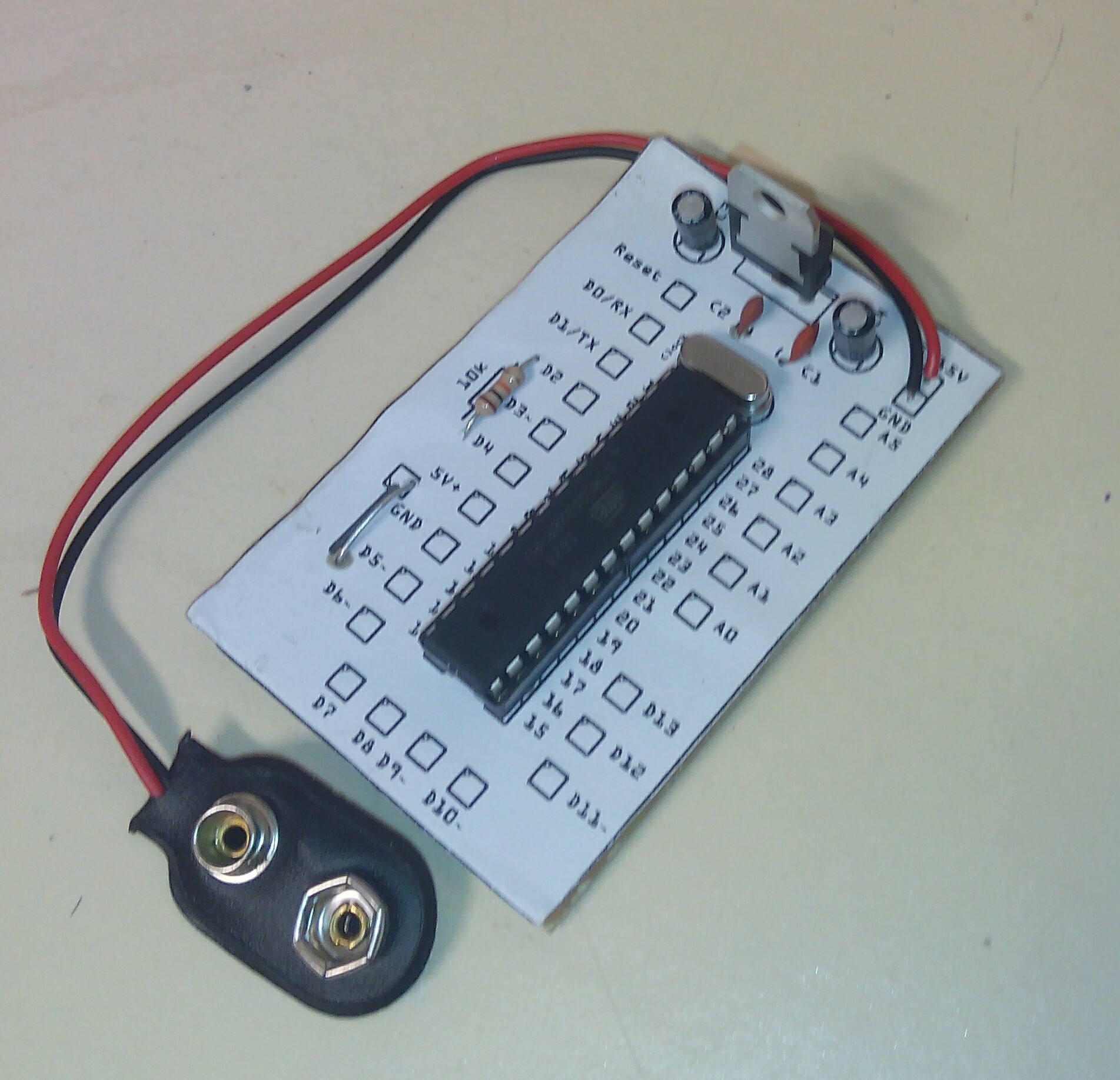

Ein Arduino Standalone, komplett mit allen benötigten Bauteilen und mit Spannungsversorgung durch einen 7805 auf einer Platine gelötet. Der IC steckt in einem Sockel. Die Anschlüsse des IC sind nach außen geführt und beschriftet, so das man sie bequem anlöten kann.
