Energieversorgung über die Hohlbuchse

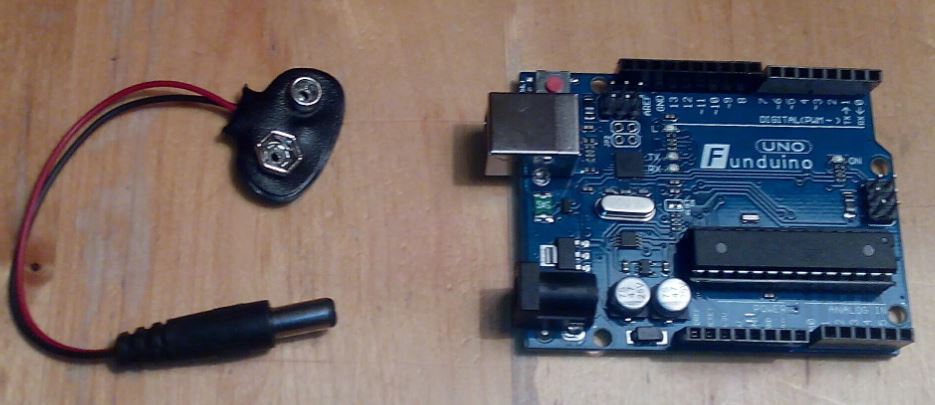

In den meisten Startersets gibt es Stecker, mit denen man den Arduino an eine 9V-Block-Batterie anschließen kann.
Dazu lädt man den Arduino-Sketch von der Arduino-IDE über das USB-Kabel hoch. Wenn dies geschehen ist, kann man den USB-Stecker von der Platine abziehen und stattdessen eine 9V-Batterie in den Clip einhängen und das ganze in die schwarze Buchse einstecken.
Sobald das Board angeschlossen ist, startet das Programm und läuft so lange, bis die Batterie leer ist...
Natürlich kann man auch ein Netzgerät anstelle einer Batterie anschließen. Es können Spannungen von 5 - 12V Gleichspannung angelegt werden. Bei einem Netzgerät sollte auf die Polarität geachtet werden:

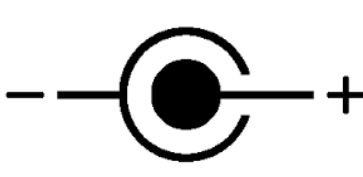

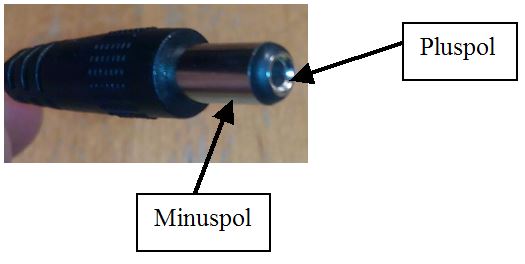

Der Pluspol der Spannungsquelle muss mit dem inneren Teil des Steckers verbunden werden, der Minuspol mit dem äußeren Teil.
|
|

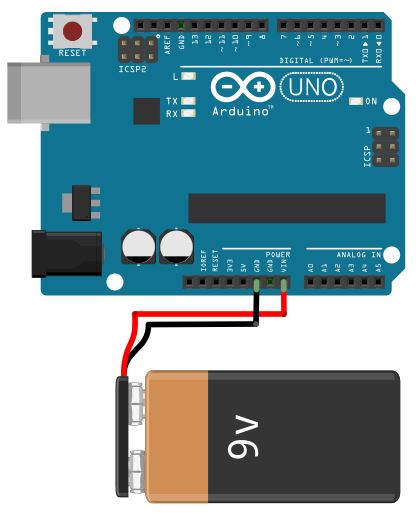

Wer keinen solchen Stecker hat, der kann auch das Netzgerät oder die Batterie direkt an das Arduinoboard anschließen. Dazu schließt man den Pluspol der Spannungsquelle an den Vin Pin und den Minuspol der an GND an:
