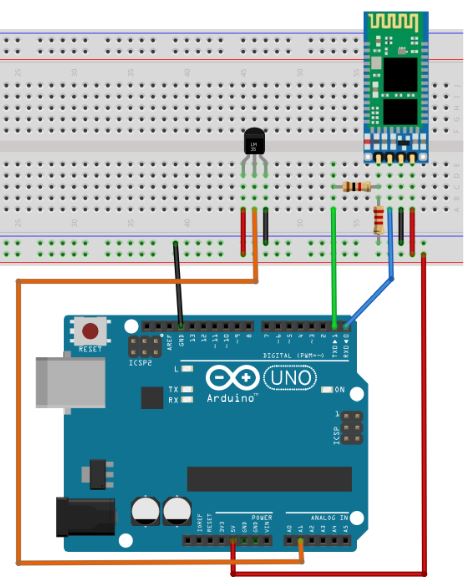

Aufbau der Schaltung
|
Diese Spannung muss am analogen Eingang eingelesen werden und dann in eine Temperatur umgerechnet werden.
Zum Ausprobieren kann der Temperatursensor vom Arduino mit Strom versorgt werden.
Wesentlich genauer ist er, wenn er eine eigene Spannungsversorgung (z.B. eine 9V Batterie) hat.
Wenn der Temperatursensor falsch angeschlossen wird, wird er sofort sehr heiß und dadurch zerstört!!
Dazu kommt noch das HC-06 Modul, das wie gewohnt an VCC, GND, Pin 0 (RX) und Pin 1 (TX) über die Widerstände angeschlossen wird.
Bluetooth Electronics-Panel

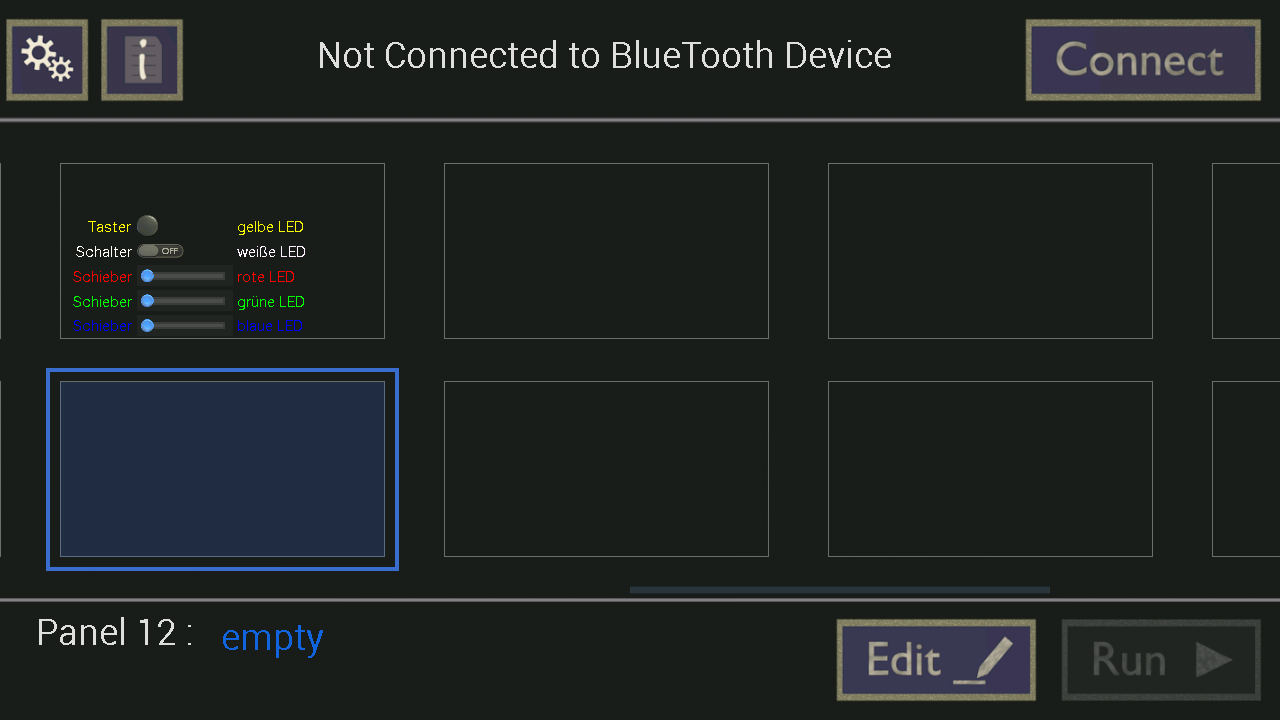

Mit der App "Bluetooth Electronics" wird ein neues Panel geöffnet bzw. editiert:

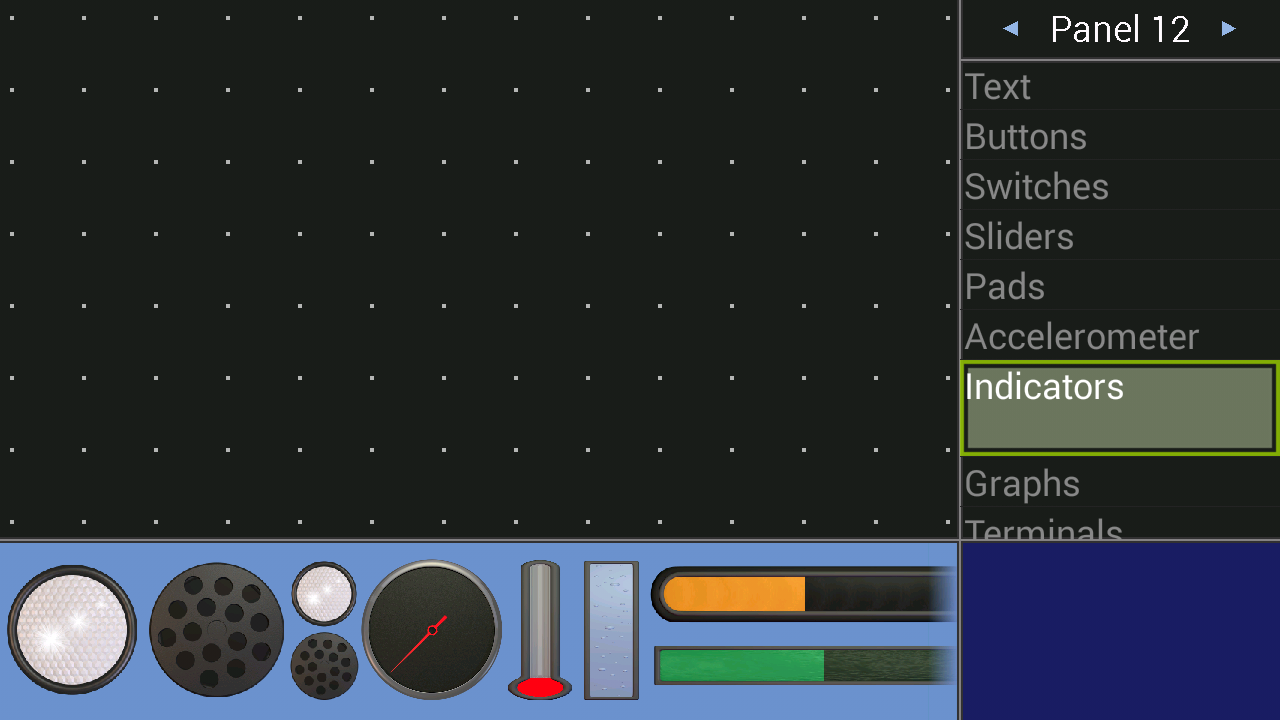

"Edit" berühren öffnet das Fenster zum Bearbeiten des Panels - dort "Indicators" auswählen:
Eine der Balkenanzeigen in das Fenster ziehen, hier ist es das Thermometer:
Das blaue Feld "Edit" berühren um die Eigenschaften der Anzeige zu ändern:

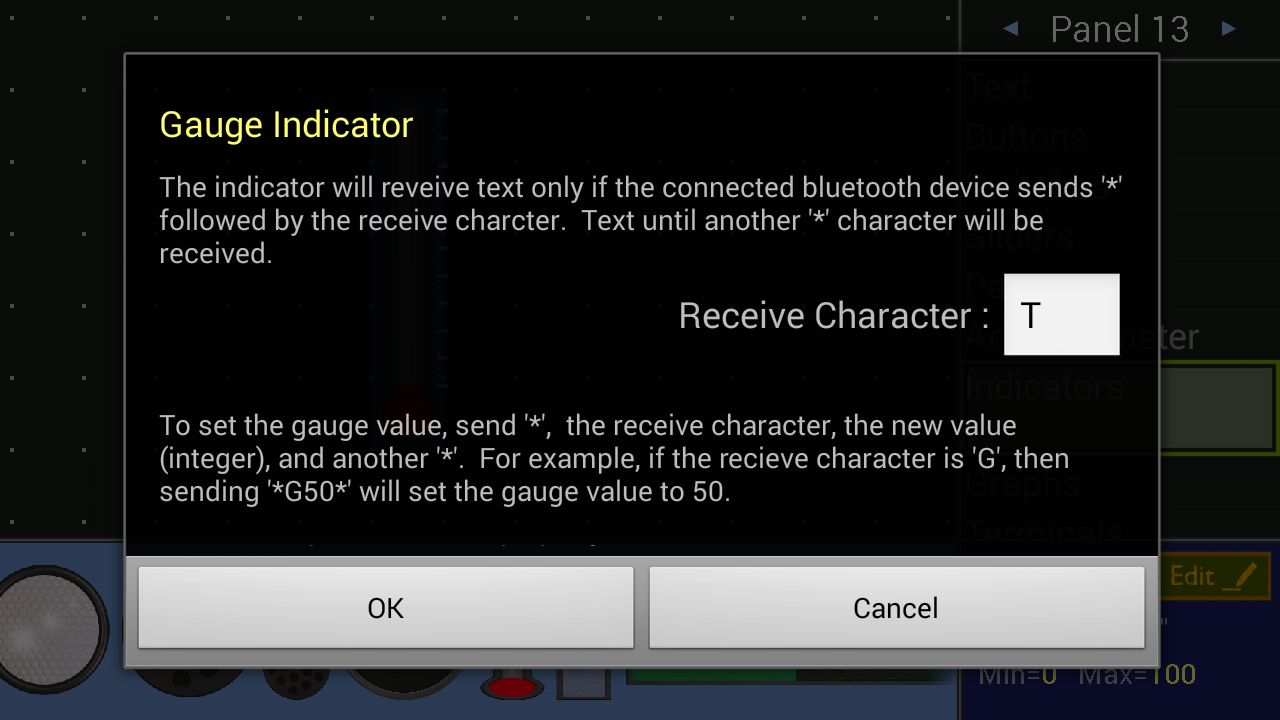

Zuerst kann man das "Reicieve Character" aussuchen. Das ist das Zeichen, welches die App braucht um die Daten für die Balkenanzeige zu erkennen. In diesem Fall ist es der Buchstabe 'T'. Die App erwartet also zuerst das Zeichen '*', dann ein 'T'. Danach folgen die Zahlen, woraus die App die Balkenanzeige darstellt, also eine Zahl. Zum Abschluss muss noch das Zeichen '*' gesendet werden.

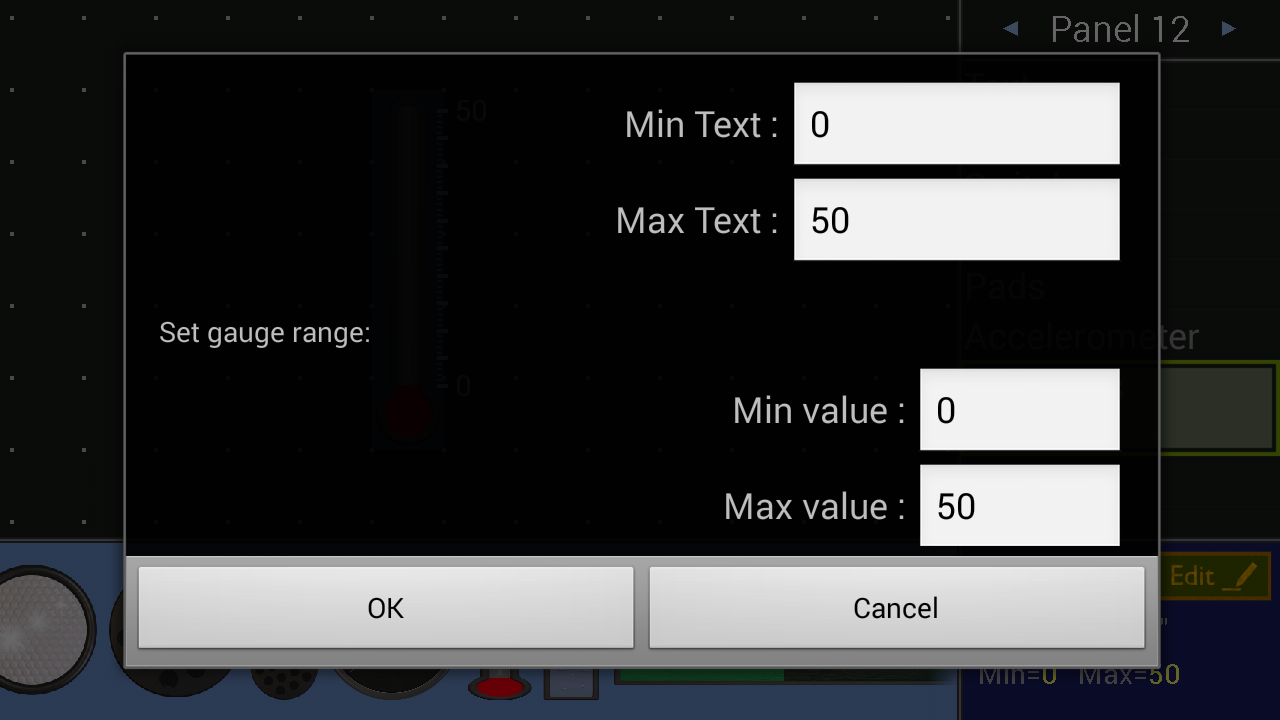

Durch Herunterscrollen kommt man zu den Eingabemasken zur Beschriftung der Balkenanzeige. Hier kann man Zahlen oder Texte angeben. Diese werden dann an der Balkenanzeige als maximal bzw. minimaler Wert geschrieben.
In den Feldern "Set gauge range" muss man angeben, bei welcher Zahl der minimale und bei welcher Zahl der maximale Ausschlag sein soll. in diesem Beispiel heißt das:
- wenn der Text *T0* gesendet wird, dann wird der Ausschlag der Balkenanzeige bei 0 sein,
- wenn der Text *T50* gesendet wird, dann wird der Ausschlag der Balkenanzeige bei 50 sein,
- wenn der Text *T12* gesendet wird, dann wird der Ausschlag der Balkenanzeige bei 12 sein, usw.

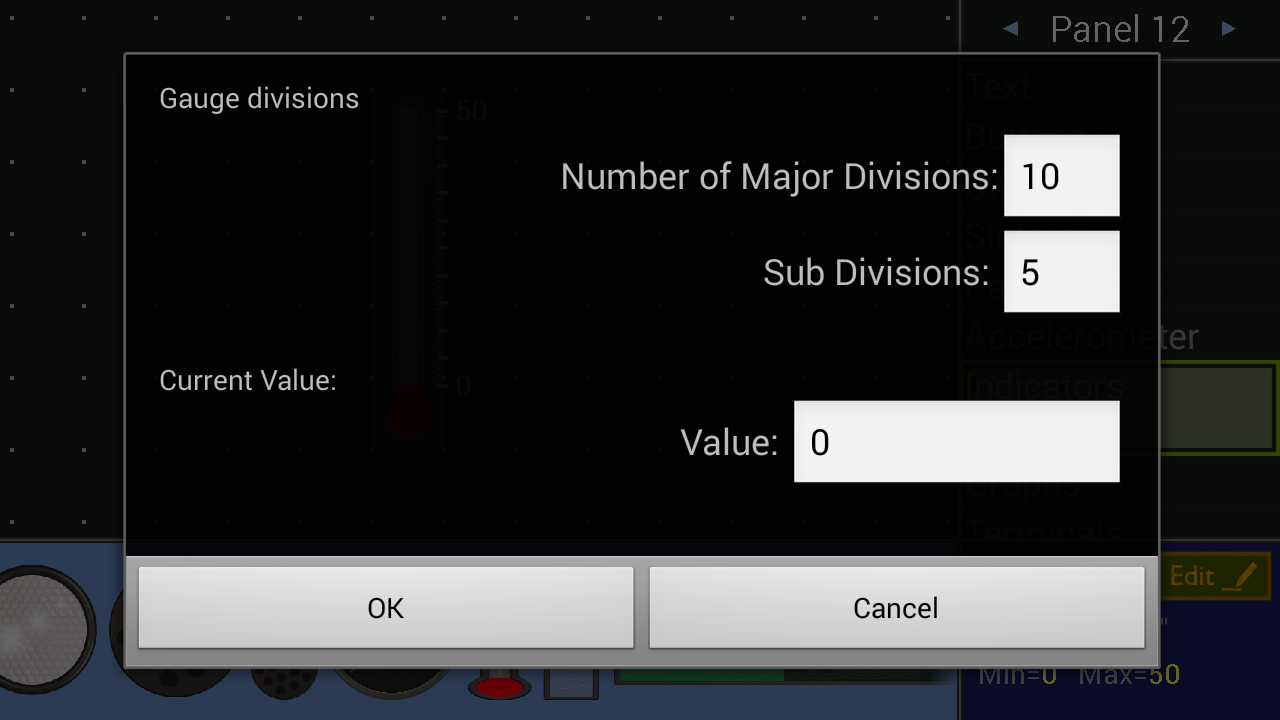

Noch weiter unten findet man eine Skalierung. Man kann angeben, wie viele Striche auf der Skala zwischen dem maximalen Wert und dem minimalen Wert abgebildet werden sollen (Number of Major Divisions) und wie viele Striche auf der Skala zwischen den "Major Divisions" sein sollen (Sub Divisions).
Im Feld "Current Value" kann man den Wert angeben, den die Balkenanzeige zeigen soll, wenn es keine Werte zum Anzeigen gibt.

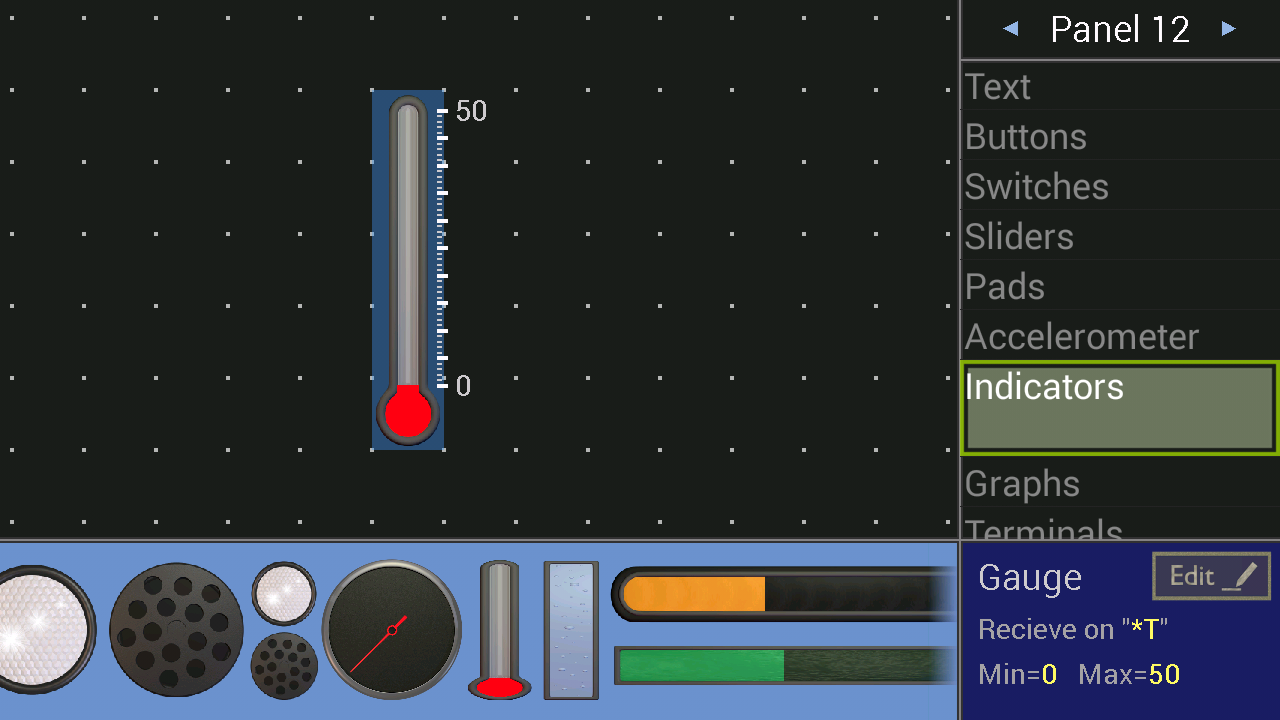

Durch berühren von "OK" kommt man wieder in das Panel:

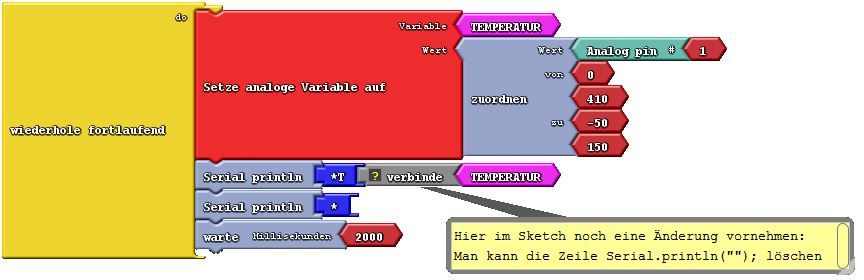

Das ArduBlock-Programm
Bedeutung der einzelnen Blöcke
(Steht unter dem Block keine Erklärung, dann wurde er bereits in einem Tutorial erklärt)

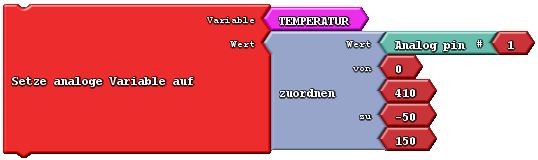

Dieser Block wurde eigentlich schon hier erklärt. Es wird eine Variable erstellt. Der Wert der Variablen wird wie folgt berechnet:
Zuerst wird die Spannung am analogen Eingang (zwischen 0V und 5V) gemessen. Diese Spannung wird in eine Zahl zwischen 0 und 1023 umgewandelt. Da unser Sensor maximal 2V Spannung an den Eingang anlegen kann (bei einer Temperatur von 150°C) sind also die Werte, die wir am analogen Eingang erhalten zwischen 0 und 410.
Aus diesen Werten werden nun (Dreisatz) Temperaturen zwischen -50°C und 150°C errechnet.
An den seriellen Monitor und das das Bluetoothmodul werden folgende Zeichen gesendet:
- zuerst ein '*', damit weiß die App, dass ein Befehl für sie folgt,
- dann ein 'T', damit weiß die App, das gleich Zahlen für die Balkenanzeige folgen werden,
- dann der Wert der Variablen TEMPERATUR, also eine Zahl zwischen -50 und 150,
- dann wird eine Leerzeile gesendet, die kann gelöscht werden, es funktioniert aber auch so...,
- dann wird ein '*' gesendet. Dadurch weiß die App, dass das Signal für die Balkenanzeige zu Ende ist.
