Der digitale Ausgang - eine blinkende Leuchtdiode

Aufgabe

Eine Leuchtdiode soll blinken.

Aufbau der Schaltung

Material

  • Arduino
  • Breadboard
  • 1 Leuchtdiode
  • 1 Widerstand 150Ω - 330Ω
  • Leitungen

Beschreibung

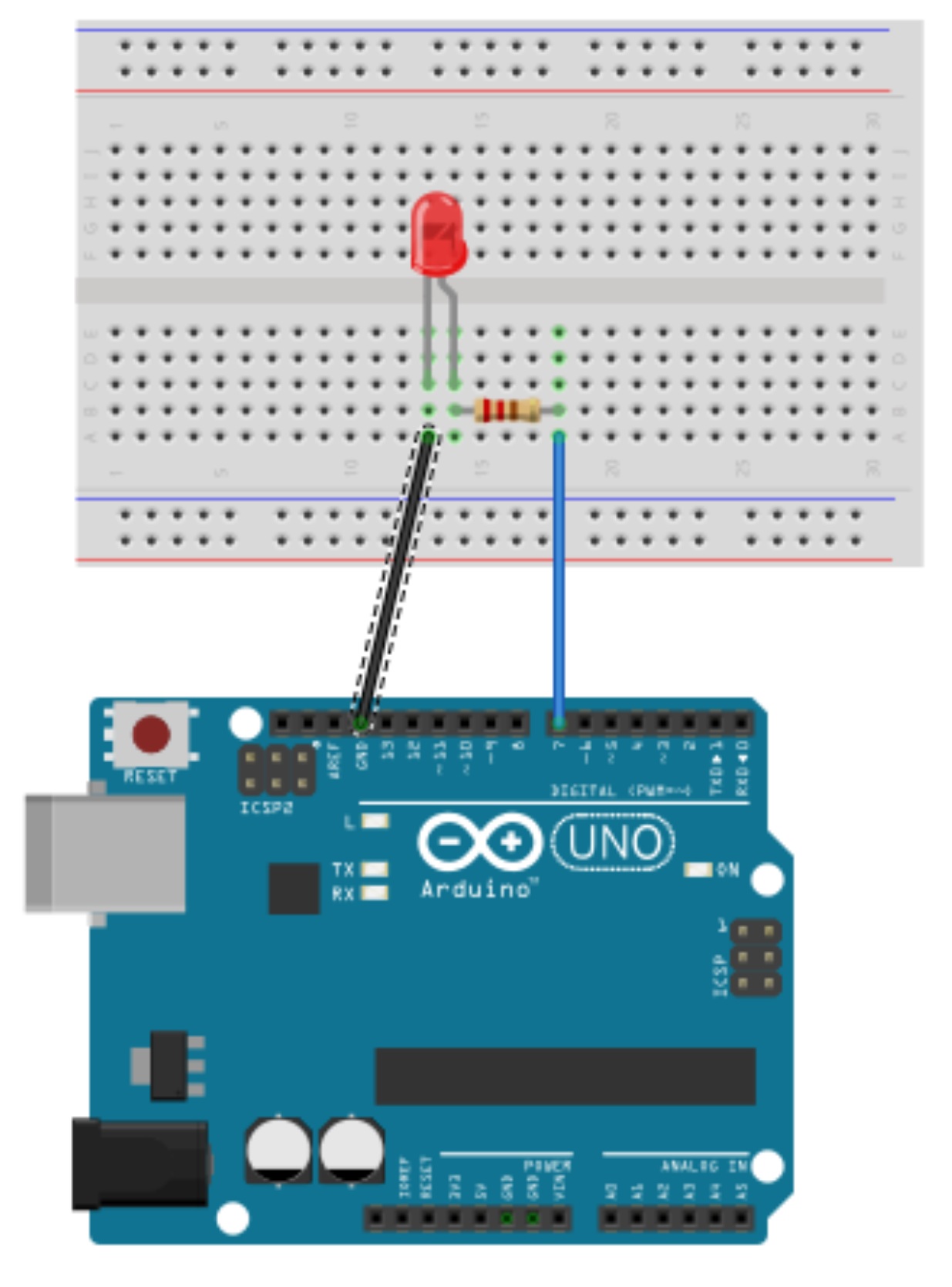

Die LED wird mit der Anode, zusammen mit einem Vorwiderstand, an einen der digitalen Ausgänge an den Arduino (hier Pin 7) angeschlossen.

Die Kathode der LED wird an GND angeschlossen.

Das ArduBlock-Programm

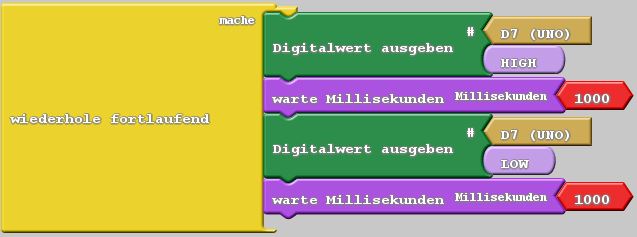

Je nachdem, welche ArduBlock-Version benutzt wird, sieht das Programm wie folgt aus:





















oder

Bedeutung der einzelnen Blöcke

Alle Blöcke innerhalb werden nacheinander ausgeführt. Nach dem letzten Block springt das Programm zum ersten zurück. Die Blöcke werden ausgeführt, so lange der Arduino in Betrieb ist.











oder















Pin 7 wird als Ausgang definiert. An ihm wird eine Spannung von 5 Volt angelegt (HIGH). Die LED wird also eingeschaltet.

Das Programm wird für 1000 Millisekunden unterbrochen. Die LED leuchte eine Sekunde lang.











oder













An Pin 7 soll jetzt keine Spannung mehr anliegen (LOW). Die LED wird ausgeschaltet.

Das Programm wird für 1000 Millisekunden unterbrochen. Die LED leuchte eine Sekunde lang nicht.

Aufgaben

  • Ändere das Programm so, dass die Leuchtiode eine Sekunde lang an und zwei Sekunden lang aus ist.
  • Ändere das Programm und die Schaltung so, dass die Leuchtdiode an Pin 9 angeschlossen ist.
  • Ändere das Programm und die Schaltung so, dass zwei Leuchtdioden abwechselnd blinken.
