Arduino Standalone

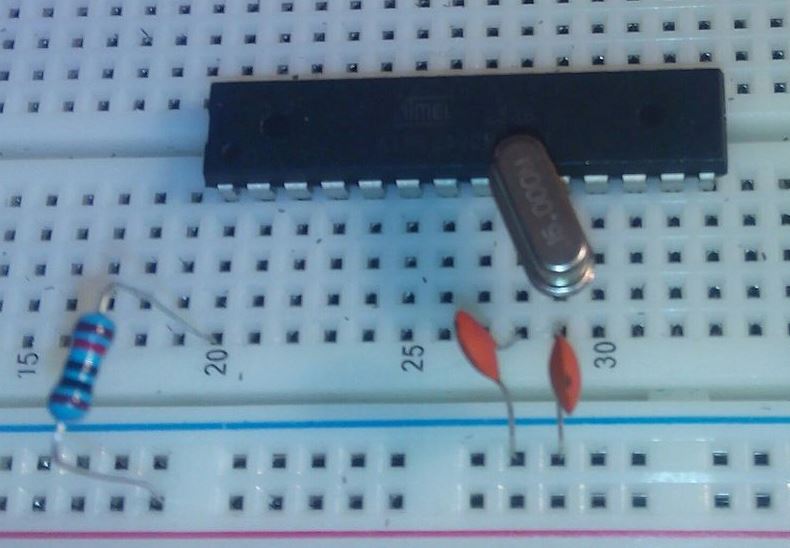

Um einen Arduino zu betreiben, benötigt man eigentlich die ganze Platine gar nicht. Es genügen im Minimalbetrieb diese fünf Bauteile (zusätzlich natürlich noch die Sensoren, Motoren, Leuchtdioden usw.), die man auf ein Breadboard stecken oder auf eine selbstgebaute Platine löten kann.
Auf diese Weise erhält man einen sehr günstigen Arduino im Eigenbau!
IC Atmel ATMega 328P-pu
1 Quarz, der mit einer Frequenz von 16MHz schwingt
2 Kondensatoren mit einer Kapazität von 22pF
1 Widerstand 10k Ohm
Achtung, wenn man diese Schaltung aufbaut sollte man beachten,
... dass nur Spannungen von genau 5V verwendet werden dürfen,
... dass es keinen Verpolungsschutz gibt, wie auf dem Arduino-Board,
... dass die 5V Leitung des Arduino niemals mit dem Pluspol der externen Energiequelle 8
zusammen kommt,
... dass keine USB-Verbindung hergestellt werden kann.
Im Handel kann man bereits für ca. 3,-€ Startersets erwerben, in diesen sind dann alle benötigten Teile beigelegt, meist sogar noch mit Bauteilen für eine vernünftige Spannungsversorgung.
Der Atmel ATmega 328P-pu
Der AtmelAtMega 328P-pu ist der zentrale Baustein des Arduino-Boards. Er regelt die Ansteuerung der Ein- und Ausgänge und verarbeitet das Programm, das von der Arduino-IDE hohgeladen wird.

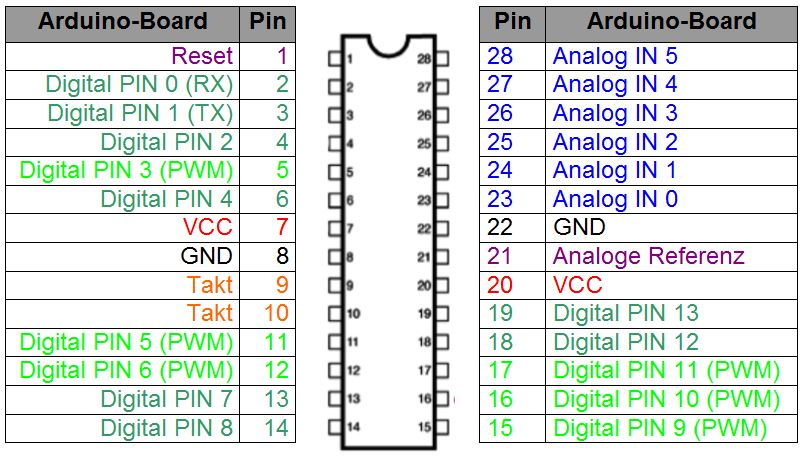

Seine 28 Pins entsprechen denen, die man auf einem Arduino-Board finden kann.
